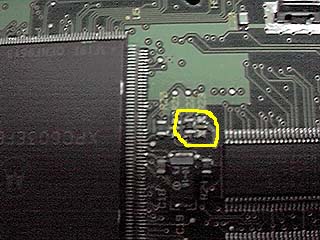

R23、47Ωの抵抗を外し、R22へ、10KΩの抵抗を付けたところ。
|
|

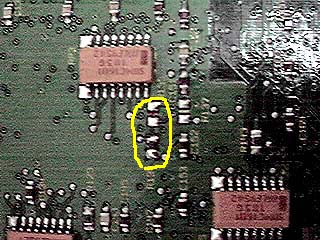

R133、47Ωの抵抗を外し、R134へ、10KΩの抵抗を付けたところ。
|
|
CPUクーラーの電源をロジックボードの電源供給部にハンダ付け。
|
|

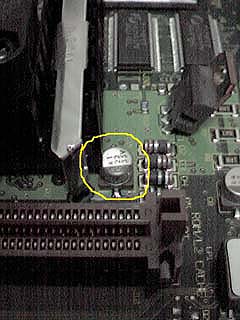

CPUクーラーを取り付けて終わる予定が、思わぬ落とし穴！ コンデンサーがじゃまをしていて取り付けられないのです！
|
|

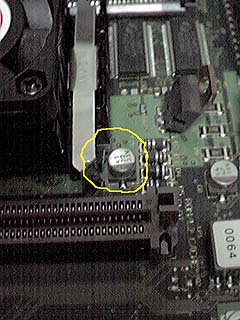

クーラー（ヒートシンク）の一部をヤスリで削りなんとか装着。オプションを統べて戻し完成です。
|
|

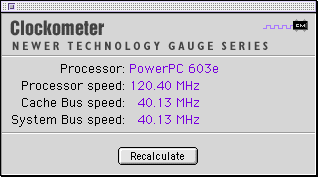

クロックUP前のClockometer v2.0.3による測定値。 40.13 X 3 = 120.40 です。
|
|
クロックUP後の測定値。 40.11 X 3.5 = 140.40 です。 Busクロックが違うのはClockometerの誤差による物なのか実際に変わったのかちと疑問が残る。
|
