PM7200/120
|

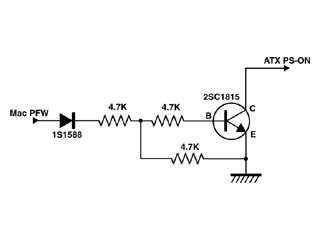

今回設計した回路図です。これが正しいというわけではありませんが、取りあえず動いています。(他の方が様々な物を作成してますのでそちらも参考にした方が良いでしょう)
|
|

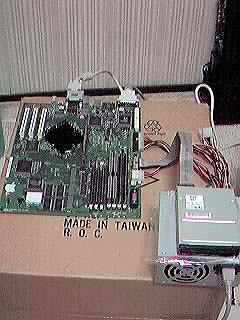

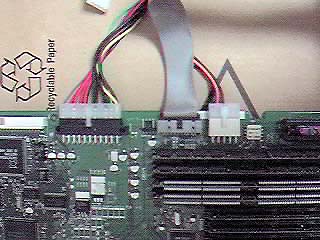

Logicにコネクタを接続したところです。3.3VのコネクタにあるSenseは今回接続していません。理屈は分かるのですが回路的にどのようにすれば良いか分からず今回は見送りです。(なくても取りあえず動きます)
|
|

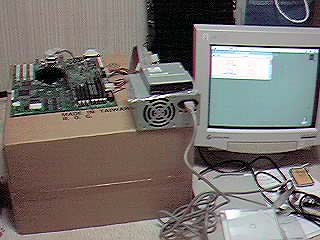

起動に当たりキーボード、FD、モニタ、CD-ROMドライブを接続しました。
|
|
CD-ROMドライブにOS 7.5.3のディスクを入れスイッチON! 無事、起動しました。 後はケースをどうするか? 手持ちのATXケースは入らないので値のやすいケースを探さなくては!
|
