475のLogicボードのみぞがうまい具合にSEのシャーシの凸に合うのです！
|
|

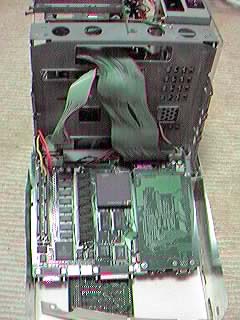

シャーシの加工は極わずかで、LCPDSに乗せたEtherNetのカードが当たる部分とメモリの当たる部分を削っただけで、シャーシに穴をあけたり大きく切抜くことはせずにすみました。
|
|

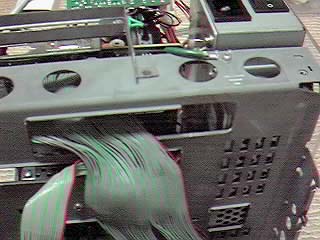

FDとHDのケーブルはコネクターを買ってきて自分で圧着。HD電源ケーブルは秋葉原のコンピューエースで購入。
|
|

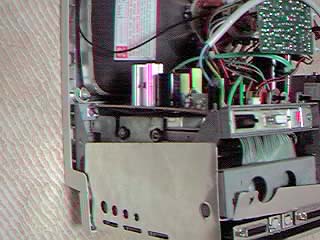

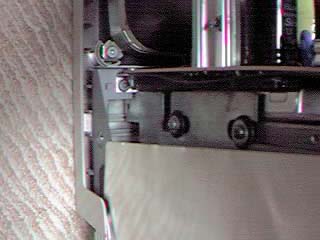

アナログボードの固定にはアルミ板をL字に加工してシャーシを止めるネジと一緒に固定しました。
|
|
モニターの入力部分はSEの拡張ポートに合うパーツが秋葉原のコンピューエースで手に入ったのでそれを使い一般的な15ピンVGAのコネクターをつけました。
|
|

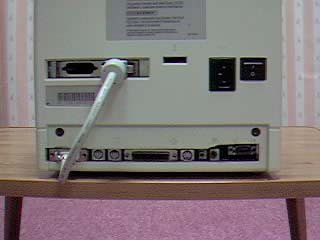

完成した物を後ろから見た写真。拡張ポートから475のモニタ出力のケーブルは9インチモニタに付いていた物を利用して作成。モニタ部分はVGAモニタとしても使えます。Logicボードからの各端子はLogicボードがSEにくらべ奥にあるので細かく開けず大きく１つであけました。（単純にめんどくさかっただけだが（笑））
|
